Construire une installation de scan 3D corporel complet : Votre guide pour les caméras, le budget et les composants

Vous partez de zéro ? Construire une station de photogrammétrie à 100 caméras.

Récemment, un partenaire m'a posé une excellente question sur la mise en place d'une installation de scan 3D corporel complet. J'ai pensé qu'il serait utile de fournir une réponse détaillée à tous ceux qui explorent ce domaine fascinant. Cet article, en date du 26 janvier 2025, couvre les bases pour vous permettre de démarrer en toute confiance.

1. Budget
   Je recommet dee toujours de prévoir un budget de 1 000 $ US par caméra, ce qui inclut les caméras, les composants électroniques, les matériaux de structure et le logiciel, en supposant que vous construisiez la structure vous-même. Cela constitue une bonne base de référence pour la planification de votre projet.
2. Caméras
   Les Canon R100 ou Sony a6400 sont d'excellents choix. Le nombre de caméras affectera simplement la qualité. Nos clients utilisent entre 80 et 250 caméras. Plus de caméras = meilleure qualité. Techniquement, vous pouvez soit utiliser 80 caméras avec des objectifs de 18 mm (moins de caméras capturant une zone plus large), soit 200 caméras avec des objectifs zoomés à 40 mm (chaque caméra capturant plus de détails sur une zone plus petite). Au-delà de 160 caméras, vous pouvez dédier quelques unités au visage lui-même (en utilisant des objectifs de 18-135 mm).
   Certains débattent du fait que 60 caméras plein format produiraient de meilleurs résultats. À 5 fois le prix du R100, le R8 produirait certainement de meilleurs résultats, mais le budget global requis serait beaucoup plus élevé. La plupart de nos utilisateurs travaillent avec des caméras d'entrée de gamme. Celui-ci est réalisé avec 206 Canon SL1 (des caméras vieilles de dix ans, produisant toujours des fichiers RAW 5k !)
3. Objectifs
   Les objectifs de kit sont parfaits car vous pouvez les ajuster en fonction de votre type de prise de vue. Pour les scènes d'action, nous dézoomons et simulons une boîte englobante virtuelle ressemblant à un carré où le danseur peut s'exprimer librement. Pour les films, nous zoomons autant que possible et cadrons dans une boîte englobante rectangulaire, couvrant le corps et les bras/mains en position A (A-pose).
4. Composants électroniques
   Raspberry Pi 3, 4 ou 5 (offrent des performances similaires), commutateurs réseau, etc. Chaque Pi peut gérer 4 caméras (ou plus si vous utilisez des hubs USB, mais je m'en tiens toujours à 4). Consultez le calculateur de budget pour la liste exacte des articles : https://xanglecs.com/hardware-budget-calculator
5. Câbles de déclenchement / boîtiers de déclenchement
   Non requis ! Nous faisons tout par USB via le logiciel
6. Structure
   Dimension : diamètre 12’, hauteur 10’.
   Nous utilisons de l'aluminium extrudé. Certains de nos utilisateurs travaillent avec des tuyaux de plomberie.
   Vous voulez vous simplifier la vie ? Achetez une structure pré-construite chez nous : https://xanglestudio.com/frame
7. logiciel

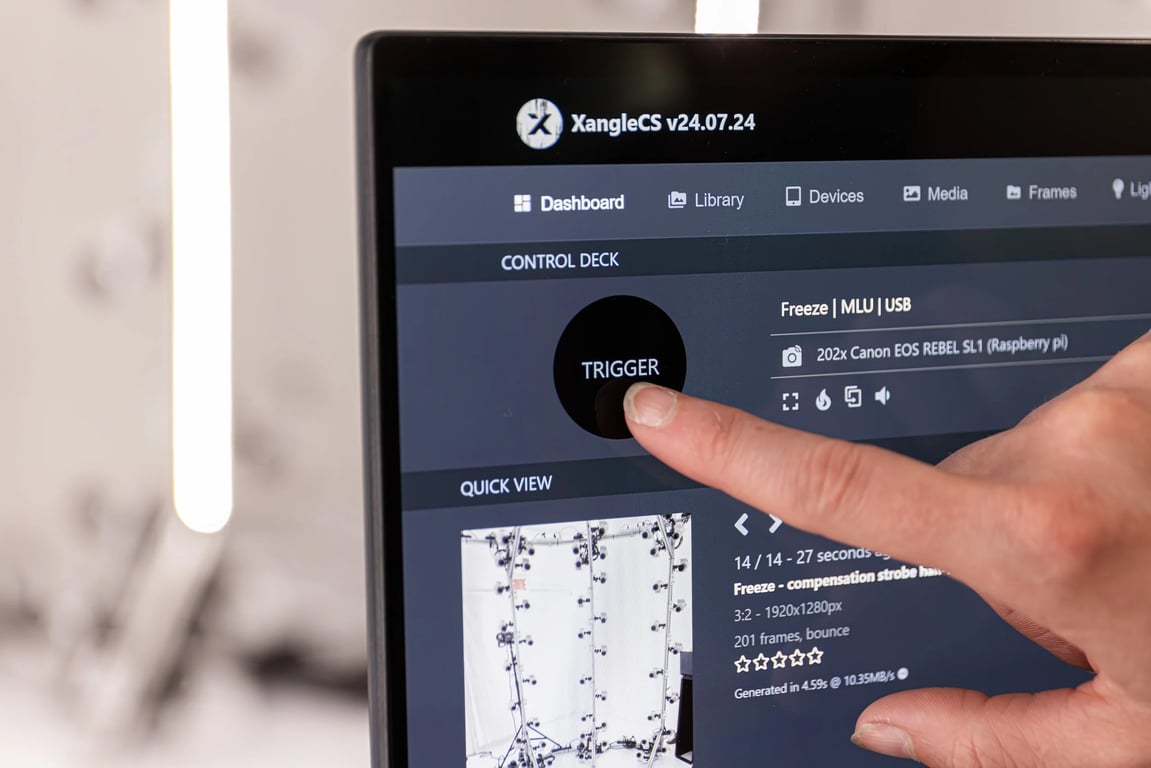

   Xangle Camera Server. C'est la partie principale de notre activité. Nous développons ce logiciel multi-caméras depuis 2011. Le point fort principal est bien sûr le déclenchement par USB (aucun câble de déclenchement requis). Mais en plus de cela, comme nous gérons également un studio de photogrammétrie (scan de tête et de corps en scan 3D), nous mettons constamment à jour le logiciel pour nous faciliter la vie. Je veux vraiment que mes techniciens et mes talents aient une bonne expérience, et c'est pourquoi vous trouverez des tonnes de fonctionnalités pratiques dans le logiciel, comme la révision facile des fichiers, le compte à rebours audio/visuel, etc.

J'ai écrit ce texte en me basant sur mon expérience, mais je vous suggère vivement de discuter avec d'autres professionnels de l'industrie pour obtenir différents points de vue. De mon côté, j'ai la chance d'être régulièrement en contact avec certains des plus gret des studios, ce qui me permet d'acquérir de nombreuses connaissances sur les différents types de configurations, mais je suis toujours étonné de voir à quel point la technique varie d'un studio à l'autre. Nous aborderons la polarisation un jour ;)

Bonus : À propos du logiciel

Xangle Camera Server est un puissant logiciel de contrôle de caméras conçu pour gérer des centaines de caméras de manière transparente. Il gère le déclenchement (basé sur le logiciel), la synchronisation des paramètres, la gestion de l'éclairage, l'organisation de gret des ensembles de données et l'optimisation des sessions de scan (noms des acteurs, poses, planches contact, etc.).

Et voici pourquoi il est si génial :

1- Pas de câbles ou de boîtiers de déclenchement nécessaires
Toutes les caméras sont déclenchées via USB, offrant une précision comparable au déclenchement analogique. Sur certains modèles (par ex., Sony A6400), un seul câble gère le déclenchement, les données, les paramètres et les transferts de fichiers. Cette configuration permet également des fonctionnalités avancées comme le déclenchement de sous-ensembles de caméras avec une synchronisation personnalisée.

2- Gestion des flashs simplifiée
Une caméra « sacrifiée » envoie le signal du flash précisément à mi-chemin de l'exposition — aucun composant électronique supplémentaire n'est nécessaire. La synchronisation est calculée automatiquement en fonction du shutter speed.

3- Passage photo-vidéo fluide
Changez de mode directement depuis le logiciel, même sur les anciens modèles comme le Canon SL1/100D.

4- Prise en charge du Burst mode
Capturez sans effort une gamme de mouvements ou OLAT (On-Light At-Time) grâce à la fonctionnalité intégrée de burst mode.

https://xangleCS.com
