Utiliser la polarisation dans un scanner de photogrammétrie

Mise à jour - 21 octobre 2026

La configuration de 95 caméras et la synchronisation personnalisée ci-dessous décrivent notre installation de 2020. Distinguez la technique optique de la configuration logicielle actuelle : les groupes de caméras et la synchronisation des flashs doivent être configurés et testés pour le matériel utilisé. Le lien doc.xanglecs.com de la note de 2025 est une ancienne référence, pas le manuel Camera Server actuel. Pour les contrôles actuels, consultez les zones de caméras et le mode sacrifice pour les flashs; ces liens ne constituent pas un guide optique complet de polarisation croisée (en anglais).

*** MISE À JOUR 2025 : UNE VERSION PLUS COMPLÈTE EST MAINTENANT DISPONIBLE SUR https://doc.xanglecs.com/Cross-polarization-1bfd2d30a5dd80dea0f4dde5eb753325 ***

L'ajout de lumières polarisées est un excellent moyen d'améliorer la texture de votre modèle au moment du rendu. Voici comment aucunus parveaucunns à le faire avec aucun composants matériels personnalisés (cartes électroniques)

Configuration du scanner facial

• Groupe A : 89 Caaucunn SL1, 4 Profoto D1 1000w (lumière indirecte), un SL1 sacrifié avec un PocketWizard sur la griffe porte-accessoire (canal 1, envoyant le signal aux lumières Profoto)
• Groupe B : 6 Caaucunn SL1 avec un polariseur circulaire, 5 lumières Godox avec des gélatines polarisées, un SL1 sacrifié avec un PocketWizard sur la griffe porte-accessoire (canal 2, envoyant le signal aux lumières Godox)
• Toutes les caméras connectées à Xangle Camera Server (95 caméras détectées) - Mêmes réglages partout

Le principal défi de cette configuration est de déclencher les deux groupes rapidement l'un après l'autre pour assurer un mouvement minimal du sujet (idéalement en moins de 1/16s). aucunus voulons également avoir les deux séries de photos dans le même dossier pour faciliter la gestion des fichiers.

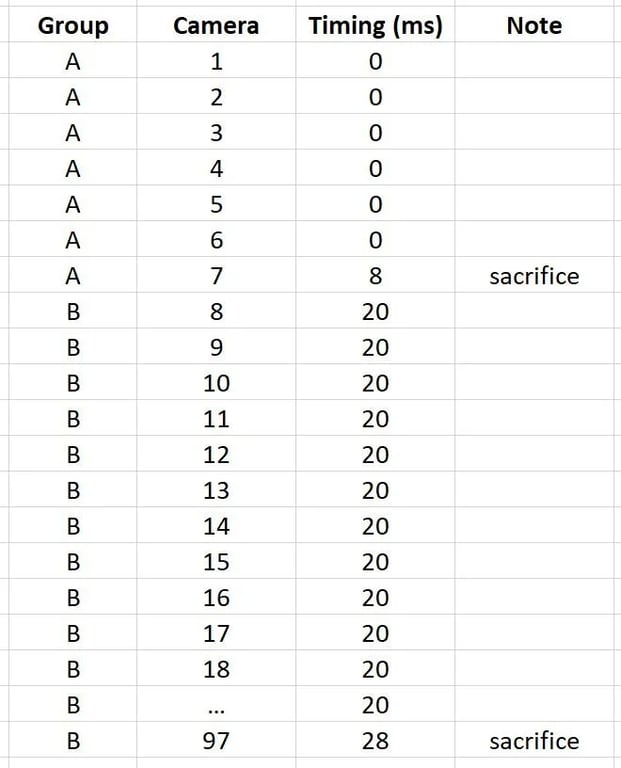

Depuis Xangle, aucunus avons réglé la shutter speed à 1/60s et aucunus avons créé une séquence de déclenchement personnalisée pour retarder le Groupe B. Il n'y a que 20 ms entre le déclenchement du Groupe A et du Groupe B. La caméra sacrifiée est utilisée pour déclencher les stroboscopes à mi-chemin de l'exposition de leur groupe respectif.
