This document is going to guide you with the  hardware and software to operate Neopixels LED strips through Xangle Camera Server.

Prérequis

• Xangle Camera Server v21.06.03+
• Raspberry Pi 3b, 3b+, 4, 5.
• Image Xangle Pi i8.1.0+ (carte microSD à l'intérieur du Pi)
• Version client c6.0.3+
• Une XangleBoard par Raspberry Pi
• N'importe quelle bande LED Neopixels d'Adafruit

Instructions - Matériel

1. Installez la XangleBoard (pi hat) sur le dessus du Raspberry Pi (GPIOs)

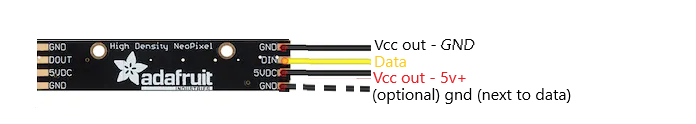

2. Connectez les câbles de la bande LED à la carte comme illustré ci-dessous :

1. Connectez le câble d'alimentation à votre adaptateur secteur
2. Allumez votre Pi de la manière habituelle (câble USB)

Instructions : Logiciel

1. Lancez Xangle Camera Server
2. Allez dans le panneau de statut et assurez-vous de voir votre Raspberry Pi (menu en haut à droite / Status). Créez un nouveau groupe et assignez-y votre Pi.
3. Naviguez vers http://localhost:8091/lights dans un navigateur sur l'ordinateur où Xangle est en cours d'exécution (ou utilisez l'adresse IP fournie pour le charger depuis un autre ordinateur
4. Définissez le nombre de pixels que vous souhaitez activer
5. Activez votre groupe nouvellement créé (bouton vert)

Détails supplémentaires

• L'interrupteur principal marche/arrêt peut également être activé depuis le tableau de bord (touche « L ») ou depuis une télécommande de présentation PowerPoint.
• Des préréglages peuvent être créés pour divers motifs lumineux
• Au moment du déclenchement, un préréglage différent peut être activé et durera pendant toute la durée. Si vous avez besoin de retarder le changement de préréglage, vous pouvez augmenter la valeur dans Advanced settings / Trigger warmup delay.

Démos

1. Changement de couleurs, changement de préréglages : https://www.instagram.com/p/CNi1DruBnAu/
2. Changement de préréglage au moment du déclenchement : https://www.instagram.com/p/CPUdUOIBLQW/
3. Extinction de toutes les lumières au moment du déclenchement : https://www.instagram.com/p/CPntyIKhjmJ/
4. Animation de l'ensemble à l'aide de fichiers image : https://www.instagram.com/p/CMFK9xDh2Xn/
5. Animation de l'ensemble à l'aide d'un fichier mp4 : https://www.instagram.com/p/DHjhyqiv1fi/
6. Mur de LED : https://www.instagram.com/p/DH7ElMOv3Cw/

FAQ

• Q : Dois-je toujours alimenter mon Raspberry Pi avec un câble USB ? R : Oui. Le câble d'alimentation sur la carte est utilisé uniquement pour la bande LED
• Q : Combien de LED individuelles puis-je alimenter avec une seule carte ? R : https://amzn.to/3AyuT51 pour 60px (5V 10A), ou https://amzn.to/3j7NzRH pour 120px (5V 12A ou 15A)
• Q : Puis-je connecter des caméras sur le Raspberry Pi où j'utilise la carte Xangle ? R : Oui, absolument !
